貴州開元測量組完成尾礦壩選址地形圖測量工作
“礦山先行、探建結合”是貴州開元礦業有限公司開展工作的主要指導思路之一。隨著礦區鉆探工作的持續推進，礦山其他基礎建設項目即將隨其展開，其中尾礦壩建設項目中的大比例尺地形測量必將是項目中占時最長的工作。
有著30多年礦山測量工作經驗的王文山、丁天遵兩位工程師早在礦區地形測量期間，根據尾礦壩特殊地形要求，共甄別、遴選了六個地點以備將來專家選擇。2017年初經公司領導和專家實地考察后，最終確定了兩處尾礦壩選址，接下來就要盡快先期完成地形測繪工作，不影響即將開展的其他礦山基礎建設工作。
根據尾礦壩建設的基本要求，王文山工程師首先確定了測量技術要求：確立了以國家西安80系為基本坐標系、1985國家高程基準控制的起算依據，制圖比例尺1：500，地形數字化測量，基本等高距為1米。根據測區范圍樹木覆蓋率高，透視條件差的特點，采用GPSRTK的方法進行二級圖根點控制，在此礎上進行碎部測量。測繪精度、等級技術要求以國家規范為準，測圖中測站對中誤差不大于圖上0.05mm。為了確保地形圖的準確性，同時對測繪外業進行了相應的規定。如：現場勾繪草圖，兩人跑尺當天進行內業處理，以外業跑的稀、密程度根據地類復雜程度而定，道路必須在線路發生變化地方立尺，各種地類必須實測上圖，獨立地物只測中心點，用獨立地物符號表示等特殊技術要求。

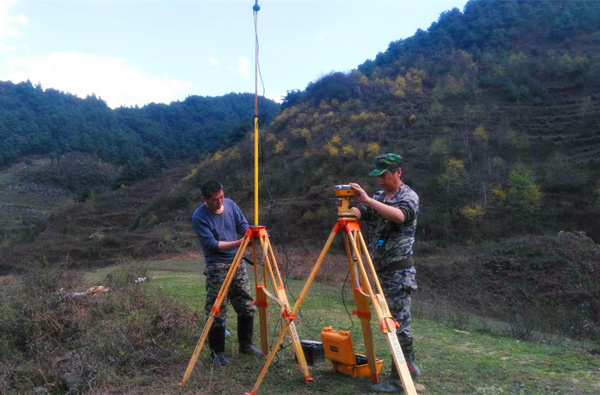

RTK采用公司購置的中海達F91 RTK動態測繪模式，在已有的２個控制點上校正、求得４參數后（RTK平面精度為 1cm+1ppm，高程精度為2cm+1ppm）測繪。開始數據采集前先采集第三個控制點坐標與已知坐標進行比較，坐標較差在2cm以內才進行測量，否則重新設站并定向。方量計算采用CASS7.0的方量計算功能，在現有數據、劃定的范圍和給定標高的基礎上，采用DTM土方計算法算出尾礦壩的庫容方量。
在確定了這些技術規范后，王文山率領測繪小組開始了兩處尾礦壩選址的地形測量工作。在克服了天氣、地形、人員不足等不利因素的影響下，測量組最終于5月14日完成了兩處選址的地形測量、匯水面積測量、制圖、審查、校核等工作。
本次尾礦壩選址的地形測量工作，移動站采點密度適當，地形草圖繪制正確，作業方法、精度符合規范要求，地物、地貌、數據屬性與國家標準統一，地形圖吻合情況大于80%，對將來的工程設計、方量計算等工作提供了較為精確的技術依據。
礦山發展等不得、靠不得、慢不得，眾多項目中有一項拖了后腿就會影響到后期其他項目建設。公司測量組充滿前瞻性地完成了尾礦壩的地形測繪工作，為縮短貴州開元礦山建設周期提供了有力保障。
